「バイクのバッテリーを新品に交換したのに、数日乗らないだけで上がってしまう…」PCXシリーズ

車・バイクネタ集

このような症状が発生している場合、バイクがキーOFFの状態でも電気を消費し続けている「暗電流（暗消費電力 / 漏電）」の増大が疑われます。

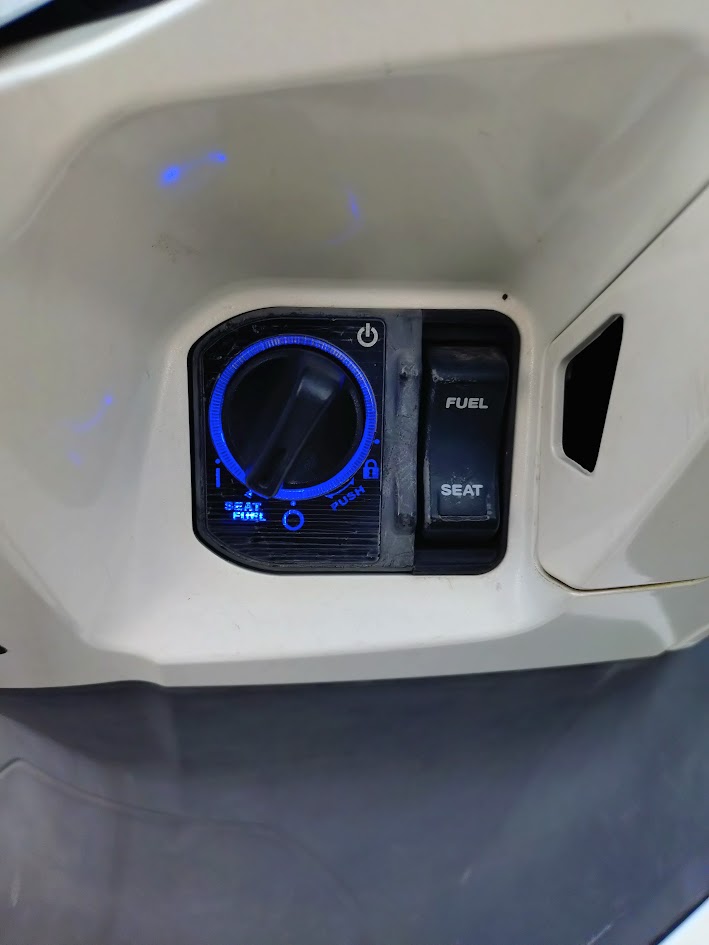

特にスマートキーシステムを搭載したPCX160（KF47等）では、メインスイッチノブ内部のマイクロスイッチ固着やスマートキーユニットの不具合により、車体がスリープモードに入らず暗電流が増大するトラブル報告が見られます。

今回は、デジタルマルチテスター（クランプメーターまたは直列測定）を使用して、PCX160の暗電流を正確に測定する手順と注意点を詳しく解説します。

[callout type=”warning” title=”作業前の重要注意点”]
テスターの測定レンジとショートに注意！

暗電流を電流計（直列接続）で測定する際、キーをONにしたりセルモーターを回したりすると、テスター内に大電流が流れてテスターのヒューズが瞬時に飛ぶ（またはテスターが破損する）危険があります。作業中は絶対にキーONにしないでください。
[/callout]

暗電流測定に必要な工具・アイテム

  • デジタルマルチテスター（または直流微少電流対応のDCクランプメーター）
    ※数mA単位（0.001A）が測定できる精度のものが必須です。
  • プラスドライバー / 10mmメガネレンチ（バッテリー端子脱着作業用）
  • 保護メガネ・絶縁手袋

PCX160 暗電流測定の具体的ステップ

[step title=”1. シートを開けてバッテリーカバーを取り外す”]
PCX160のバッテリーはシート下のフロント側に配置されています。シートを開け、バッテリーカバーを固定しているビスを取り外してバッテリー本体を露出させます。
[/step]

[step title=”2. スマートキーを遠ざける（キーOFF状態の確立）”]
スマートキーが車体の近くにあると、キーレスユニットが通信を続けて正しくスリープモードに入りません。
スマートキーの電源をOFFにするか、車体から5メートル以上離れた場所に置いてください。
[/step]

[step title=”3. バッテリーの「マイナス端子」を外す”]
安全のため、作業は必ずマイナス（−）端子側で行います。
10mmレンチまたはドライバーを使用し、マイナス端子のボルトを外してリード線をバッテリーから浮かせます。

[callout type=”info” title=”なぜマイナス端子側で測定するのか？”]
プラス端子側で作業を行うと、工具がフレームなどの金属部分に触れた瞬間にショート（短絡）して火花が散り、電装品やテスターを破壊するリスクが高いためです。
[/callout]
[/step]

[step title=”4. テスターのセッティングと直列割り込み接続”]
テスターのダイアルを「直流電流（DC mAまたはDC A）」に合わせます。リード線の赤プラグは「mA」または「10A/A」ジャック、黒プラグは「COM」ジャックに差し込みます。

【接続方法】

  • テスターの赤リード（＋） ➔ 外した車体側のマイナスケーブル（リード線）へ接続
  • テスターの黒リード（−） ➔ バッテリーのマイナス端子（ポッチ）へ接続

※バッテリーと車体ケーブルの間に、テスターを「橋渡し（直列）」するように接続します。
[/step]

[step title=”5. 数値の読み取りとスリープ状態の確認”]
接続した瞬間は、ECUの初期化やスマートキーユニットの立ち上がりにより、一瞬数値が高く（数10mA〜100mA程度）表示されることがあります。

そのまま約30秒〜1分間静置し、数値が下がって安定するのを待ちます。
[/step]

測定結果の判定基準（正常値と異常値）

安定後の測定値を確認し、以下の表と照らし合わせます。

測定値（暗電流）判定想定される状態・原因
1.0mA 〜 3.0mA 以下
（0.001A〜0.003A）		正常スマートキーユニットおよび各ECUが正常にスリープモードへ移行しています。
5.0mA 〜 10.0mA 前後要確認後付け電装品（ドラレコ、USB電源、アラーム等）の待機電力が発生している可能性があります。
15mA 〜 50mA 以上
（0.015A〜0.050A超）		異常（漏電）メインスイッチユニットの故障・半押し固着、またはECU/スマートキーユニットの不具合が強固に疑われます。

[speech_balloon type=”r” icon=”https://via.placeholder.com/150” name=”オーナー”]15mA以上も流れていると、どれくらいでバッテリーが上がるの？[/speech_balloon]

[speech_balloon type=”l” icon=”https://via.placeholder.com/150” name=”整備士”]PCX160の純正バッテリー容量は約6Ah（YTZ7S / GTZ8V相当）です。仮に暗電流が30mA（0.03A）流れ続けている場合、計算上わずか数日（3日〜5日程度）放置するだけでセルが回らなくなるレベルまで放電してしまいます。[/speech_balloon]

スイッチユニット故障が疑われる場合の追加チェック法

暗電流が異常値（10mA以上）を示した場合、それが本当に「メインスイッチノブ（スマートキーユニット）」に起因するものか切り分ける方法です。

  1. ノブの押し込み＆戻りチェック: ノブを手で押し込んだあと、手を離した際に「カチッ」と完全に手前まで戻っているか確認します。微細な砂噛みや内部潤滑不足でノブがわずかに押し込まれたまま（半押し状態）だと、内部の検知スイッチがONのままになり、車体が起き続けて暗電流が増加します。
  2. ヒューズ抜き取りによる回路の特定: テスターを接続して暗電流数値をモニターしたまま、ヒューズボックス内の「スマートキー/ECU関連ヒューズ」を1本ずつ抜いてみます。特定のヒューズを抜いた瞬間に数値が「1〜2mA」まで一気に下がれば、その系統（スマートキーユニット等）の不具合が確定します。

まとめ

PCX160でバッテリー上がり頻発に悩まされている場合、単なるバッテリーの寿命と決めつけず、まずはテスターによる暗電流（暗消費電力）の測定を実施することが原因解決への近道です。

暗電流が正常値（3mA以下）であればバッテリー自体の劣化や充電系（レギュレーター/ジェネレーター）の不具合、暗電流が異常（10mA以上）であればスマートキーユニットやスイッチ部の物理トラブルが強く疑われます。

スイッチユニット自体の内部ショートや電気的故障が確認できた場合は、DIYでの分解修理は防水性・基板保護の観点から難しいため、ショップでのユニットアッセンブリー交換を検討してください。
