本稿は、日本国内で流通する自動車・二輪車用「ギボシ端子」の規格分類、電気的許容範囲、および不適切な配線選定がもたらすリスクについてまとめたものである。特に規格の混在による接触不良、高負荷回路（スターター等）への不適合性、および異径配線接続による機械的疲労破壊のメカニズムについて詳述する。
1. 緒言
自動車および二輪車の電気配線修理（DIY）において、ギボシ端子は最も汎用的な接続部品である。しかし、規格の微細な差異や電気的特性の誤解により、接触不良や発火事故、断線トラブルが後を絶たない。本稿ではこれらの要因を分類し、適切な選定基準を明確にする。

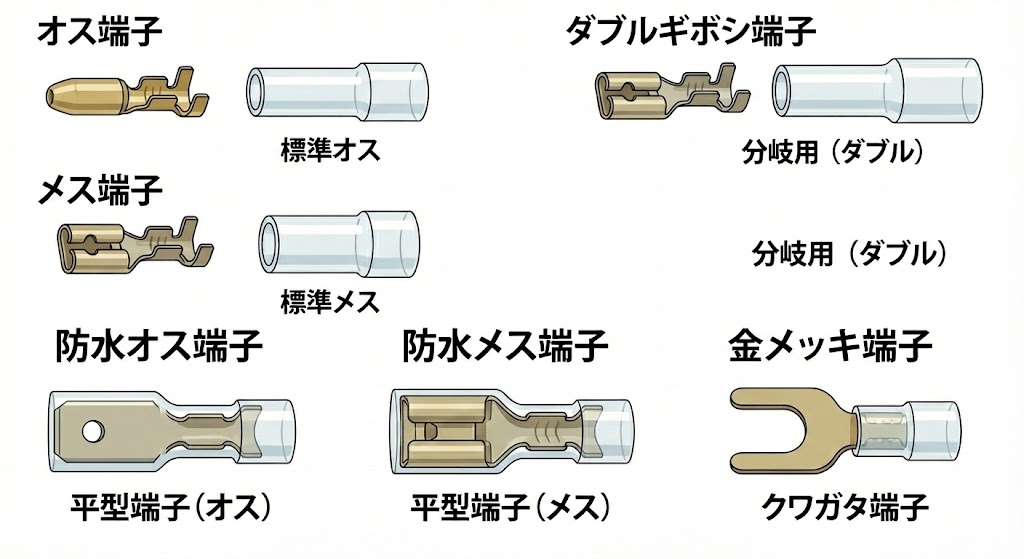

2. ギボシ端子の規格分類と互換性
国内市場には主に2種類のサイズ規格が存在し、これらは互換性を持たない。
| 規格名称 | オス端子外径 | 適用・特徴 |
|---|---|---|
| 一般用規格 (CA/CB104) | φ3.96mm | トヨタ、日産、ダイハツ、マツダ等の四輪車全般。 カワサキ、ヤマハ等の二輪車。 エーモン工業等、DIY市場の標準。 |
| ホンダ・スズキ用 (CA/CB103) | φ3.5mm | ホンダ車（四輪・二輪）、スズキ車（二輪）。 ※一般用と混ぜるとガバガバになり接触不良の原因となる。 |
3. 設計上の適合電線と電流容量
ギボシ端子は、以下の仕様範囲内で性能を発揮するよう設計されている。
- 適合電線： 0.5sq 〜 2.0sq（導体直径 約0.8mm 〜 1.8mm）
- 許容電流： DC12V下において最大約200W（約16A）程度
範囲外の電線（0.2sq以下の細線や3.0sq以上の太線）を使用した場合、カシメ不足による脱落や、圧着部の抵抗増大による発熱リスクが生じる。
4. 高負荷回路（スターター）への適用限界
スターターモーターの駆動回路におけるギボシ端子の使用は、以下の理由により「不適合（危険）」と結論付けられる。
危険要因
- 容量超過：スターター始動時には突入電流として数10A〜100A以上が流れるため、ギボシ端子の許容限界（約15-20A）を大幅に超過し、溶解・発火に至る。
- 抵抗損失：端子接触面の抵抗により電圧降下が発生し、バッテリー電圧が正常であってもモーターのトルク不足を引き起こす。
【対策】
動力線にはボルト留め丸型端子を用い、ギボシ端子はリレー制御用の信号線（微弱電流回路）のみに限定すべきである。
5. 異径電線接続による障害発生機序
配線補修時に「純正ハーネスと異なる太さの電線」を使用することで発生する不具合は、電気的要因と機械的要因に大別される。
5-1. 電気的要因（電圧降下）
純正より細い線を使用した場合、配線抵抗が増大する。特にウインカーリレー等の電流依存型デバイスや、許容電圧変動幅の狭い6V車（旧型カブ等）においては、誤作動の主因となる。
5-2. 機械的要因（応力集中による疲労破壊）
純正より太い線を使用した場合、配線の剛性が高くなる。振動環境下（バイク等）において、柔軟な純正配線と剛性の高い補修配線の接続点に応力が集中し、金属疲労による断線を誘発する。
熟練整備士が異径接続を避ける理由は、単なる導通確保だけでなく、この「振動モードの変化による破断リスク」を回避するためである。
6. 結言
車両配線の信頼性を確保するためには、以下の3原則を遵守する必要がある。
- 端子規格の厳守： 車両メーカーに合わせたφ3.5mm/φ3.96mmの使い分け。
- 負荷に応じた接続： スターター等の大電流回路には圧着端子またはボルト締結を用いる。
- ハーネスの均一性： 補修用電線は純正と同等の「自動車用薄肉低圧電線（AVS）」かつ同サイズ（sq）を選定し、振動対策を行う。
